BelFox Antriebsportal 1000, bis 1000 kg

Antriebsportal 1000, bis 1000 kg

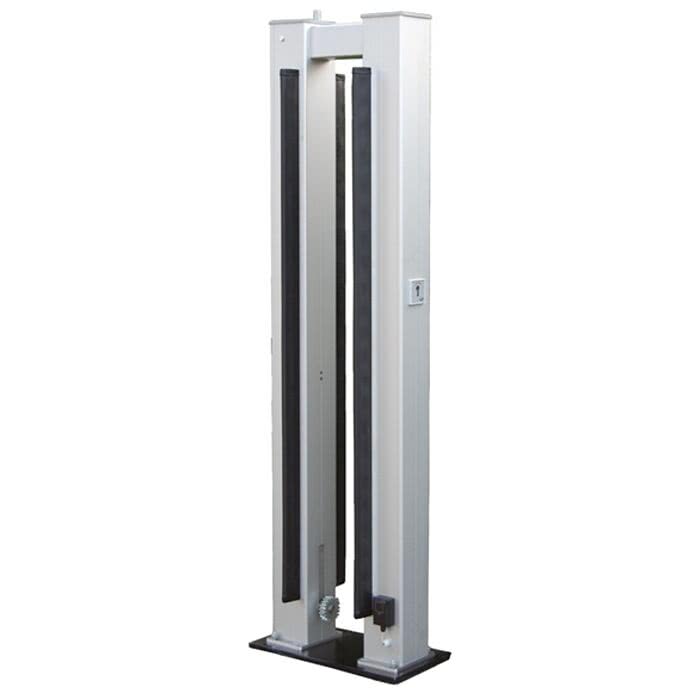

Das Antriebsportal ist die konsequente Weiterentwicklung der von BelFox erfundenen Antriebssäulen für Schiebetore. Ein aus stranggepresstem Aluminium gefertigtes Antriebsportal hält den Torkörper. Der Gegenpfosten (Einlaufpfosten) ist aus dem gleichen Material gefertigt und passt so zum Design der Gesamtanlage. Der Abstand der beiden Säulen des Portales ist vom Torlaufwerk und der freitragenden Schiene des Tores abhängig und wird, genau wie die Höhe, nach Ihren Angaben gefertigt. Im Portal ist unsichtbar und vandalensicher die Antriebseinheit und die komfortable Motorsteuerung untergebracht. Diese Antriebseinheit ist in der Höhe einstellbar und passt sich so jeder Toranlage an. Mit der modernen Gleitkugel Notentriegelung ist die Antriebseinheit kinderleicht zu entriegeln. Die Kontaktleisten der Nebenschließkanten und der Empfänger der Lichtschranke sind fixfertig montiert und angeschlossen. Die Kontaktleiste für die Hauptschließkante ist schon mit dem funkbetriebenen Übertragungssystem verkabelt und braucht nur noch auf die Stirnseite des Tores montiert zu werden. Am äußeren Stehpfosten ist ein Schlüsselschalter, am inneren Steher ein Schlüsselschalter und ein Notaus-Taster eingebaut und angeschlossen. Ohne Beschichtung ist die Anlage in Alu natur eloxiert.

Standardhöhe Torblatt ab EOK: 1600 mm


Lieferumfang:
1 Stck. Antriebsportal 1000
1 Stck. Funkmodul
1 Stck. 4-Kanal-Handsender 868 MHz

Technische Daten:
Max. Torgewicht: 1000 kg
Max. Torbreite: 15 m

Typ. Laufgeschwindigkeit: 20 cm / sek

Anschlussspannung: 230 V / 50 Hz
Zug- und Druckkraft: 1300 N
Spannungsversorgung Motor: 24 V DC A
Motorleistung: 580 VA
Einschaltdauer: 80 %
Öffnungszeit: 20 cm / sek.
Max. Torbreite: 15 m
Max. Torgewicht: 1000 kg
