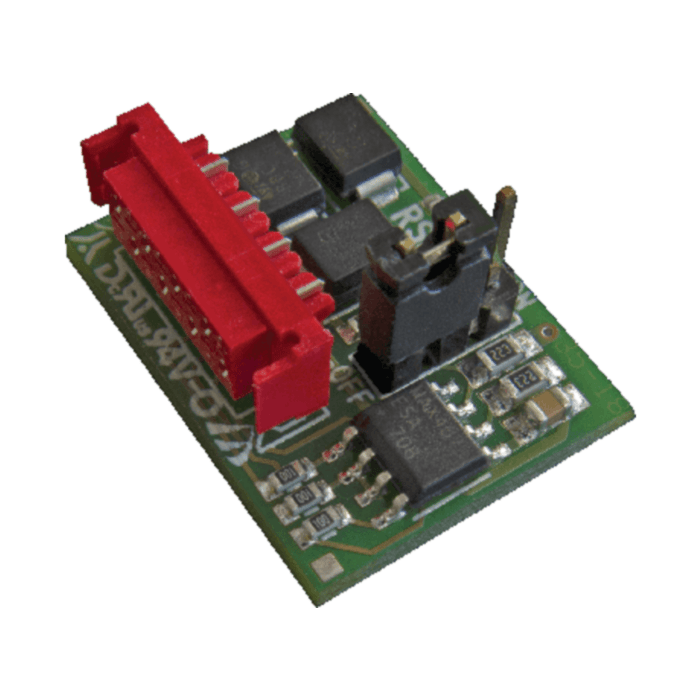

Came Schnittstellenplatine für Gard PX, zur Steuerung von zwei Antrieben

Came Schnittstellenplatine für Gard PX

Lieferumfang

• 1 x Schnittstellenplatine

Flexible Schnittstellenplatine für Came Gard PX

Die Came Schnittstellenplatine für Gard PX erweitert die Einsatzmöglichkeiten kompatibler Came Schrankenanlagen. Sie wurde zur Steuerung von zwei Antrieben oder zur Aktivierung des CRP-Protokolls entwickelt. Damit eignet sich die Platine für Zufahrten, Parkplätze, Betriebsgelände und andere Bereiche, in denen mehrere Schranken miteinander verbunden oder besondere Kommunikationsfunktionen genutzt werden sollen. Die Schnittstellenplatine ermöglicht eine gezielte Integration in die vorhandene Steuerung und bietet Fachbetrieben eine praktische Lösung für die Erweiterung und Anpassung einer Came Gard PX Schranke.

Zwei Schranken gleichzeitig steuern

Mit der Kombinationsfunktion können zwei Schranken gleichzeitig gesteuert werden. Diese Funktion ist besonders hilfreich, wenn eine breite Zufahrt durch zwei parallel arbeitende Schrankenanlagen gesichert werden soll. Die beiden Schranken können dadurch koordiniert betrieben werden, sodass sich die Zufahrtskontrolle übersichtlich und komfortabel umsetzen lässt. Für die kombinierte Steuerung werden die vorgesehenen Platinen und Anschlüsse entsprechend der Anlagenkonfiguration miteinander verbunden. Vor der Installation ist zu prüfen, ob die vorhandenen Schranken und Steuerungen für diese Funktion geeignet sind.

Installation als Master-/Slave-System

Für die Kombinationsfunktion wird eine RSE-Platine an beiden Schranken installiert. Anschließend werden die dafür vorgesehenen Anschlussplatinen, im Herstellerhinweis als Position 2 bezeichnet, für den kombinierten Anschluss angeschlossen. Die Schranke mit der Master-Funktion übernimmt dabei die übergeordnete Steuerung, während die zweite Schranke als Slave-Anlage eingebunden wird. Durch diese Zuordnung lassen sich die beiden Antriebe innerhalb des vorgesehenen Systems miteinander koordinieren. Die Montage und Konfiguration sollte ausschließlich nach den technischen Vorgaben von Came erfolgen.

DIP-Schalter korrekt einstellen

Für die Inbetriebnahme der kombinierten Steuerung müssen die DIP-Schalter entsprechend eingestellt werden. Bei der an der MASTER-Schranke installierten RSE-Platine wird DIP-Schalter Nummer 2 auf ON gestellt. An der ZG5-Platine der SLAVE-Schranke werden die DIP-Schalter Nummer 6 und 7 auf ON gestellt. Die korrekte Einstellung ist entscheidend für die vorgesehene Kommunikation zwischen den Schranken. Die Konfiguration sollte von qualifiziertem Fachpersonal durchgeführt und vor der Nutzung sorgfältig geprüft werden.

Technische Details im Überblick

• Hersteller: Came
• Produkt: Schnittstellenplatine für Gard PX
• Funktion: Steuerung von zwei Antrieben oder Aktivierung des CRP-Protokolls
• Kombinationsfunktion: Gleichzeitige Steuerung von zwei Schranken
• Systemaufbau: Master-/Slave-Konfiguration
• Erforderliche Platinen: RSE-Platine an beiden Schranken
• Anschluss: Vorgesehene Anschlussplatinen für den kombinierten Anschluss
• Master-Einstellung: DIP-Schalter 2 der RSE-Platine auf ON
• Slave-Einstellung: DIP-Schalter 6 und 7 der ZG5-Platine auf ON

Came Schnittstellenplatine bei Scheurich24 bestellen

Die Came Schnittstellenplatine für Gard PX ist eine passende Lösung, wenn zwei Schranken koordiniert gesteuert oder Funktionen des CRP-Protokolls genutzt werden sollen. Sie unterstützt eine flexible Anpassung der Schrankenanlage an besondere Anforderungen an breiten Zufahrten und bei kombinierten Anlagen. Bestellen Sie das passende Came Zubehör bequem bei Scheurich24. Bitte prüfen Sie vor dem Kauf die Kompatibilität mit Ihrer Gard PX Schranke und lassen Sie Installation, Anschluss und DIP-Schalterkonfiguration durch eine qualifizierte Fachkraft ausführen.
