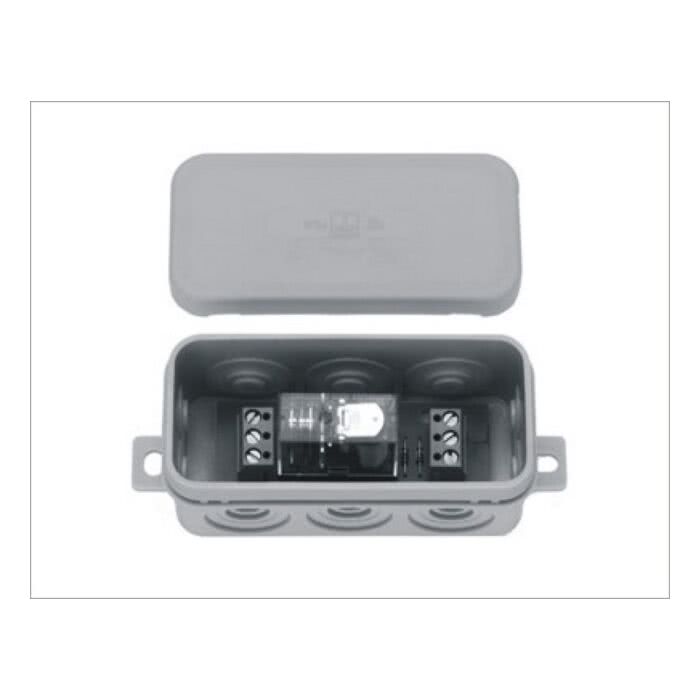

Hörmann Relaisplatine im Gehäuse PR1
Menge
- Erweiterungsmodul für ältere Hörmann Garagen- und Einfahrtstorantriebe
- Geeignet zur Ansteuerung externer Beleuchtung oder zur Realisierung einer Endlagenrückmeldung
- Kompatibel mit SupraMatic Serie 1 sowie ProMatic Serie 1, 2, 3 und ProMatic Akku
- Zusätzlich einsetzbar bei STA 60, DTA und verschiedenen Ladebrücken-Steuerungen
Hörmann Relaisplatine im Gehäuse PR1
Lieferumfang
- Hörmann Relaisplatine PR1
- Anleitung
Vielseitiges Optionsrelais für mehr Funktionalität
Die Hörmann Relaisplatine im Gehäuse PR1 ist ein multifunktionales Zubehör zur Erweiterung zahlreicher Hörmann Antriebe und Steuerungen. Als Onlinehändler Scheurich24 bieten wir Ihnen mit der Hörmann Relaisplatine PR1 eine zuverlässige Lösung zur flexiblen Ansteuerung externer Verbraucher wie Garagenbeleuchtung, Warnleuchte oder Endlagenmeldung. Dank potenzialfreiem Kontakt arbeitet die Hörmann Relaisplatine im Gehäuse PR1 nach dem Prinzip der galvanischen Trennung und sorgt damit für eine sichere Verbindung und Trennung unterschiedlicher Stromkreise.
Potenzialfreier Kontakt für sichere Schaltungen
Die Hörmann Relaisplatine PR1 fungiert als Optionsrelais mit potenzialfreiem Kontakt. Das bedeutet, dass elektrische Stromkreise voneinander getrennt geschaltet werden – ideal für Anwendungen, bei denen unterschiedliche Spannungen oder externe Stromquellen genutzt werden. Wichtig ist dabei: Alle angeschlossenen Verbraucher müssen über eine eigene Stromversorgung verfügen. Die Hörmann Relaisplatine im Gehäuse PR1 dient ausschließlich zur Schaltung, nicht zur Energieversorgung.
Je nach Antriebssystem kann die PR1 unterschiedliche Funktionen übernehmen. Dazu zählen beispielsweise die Endlagenmeldung „Tor-Auf“ oder „Tor-Zu“, die Steuerung einer Garagen- oder Hofbeleuchtung oder die Anbindung einer Warnleuchte. Besonders bei nicht selbst blinkenden Warnleuchten sorgt die Relaisplatine PR1 für eine zuverlässige Aktivierung während der Torbewegung.
Breite Kompatibilität mit Hörmann Systemen
Die Hörmann Relaisplatine im Gehäuse PR1 ist mit zahlreichen Hörmann Produkten kompatibel und bietet dadurch maximale Flexibilität:
- SupraMatic Serie 1 – Endlagenmeldung Tor-Zu oder Tor-Auf, Licht oder Warnleuchte
- ProMatic Serie 1, 2 und 3 – Endlagenmeldung Tor-Zu, Licht oder Warnleuchte
- ProMatic Akku – Licht oder Warnleuchte
- DTA – Hofbeleuchtung
- STA 60 – Hofbeleuchtung
- Steuerung 420 S und 420 T – externe Endlagenmeldung Tor-Auf (z. B. über Näherungsschalter mit Zusatzrelais PR1) und Radkeil zur Brückenverriegelung
An aktuellen ProMatic Antrieben der Serie 3 wird die Hörmann Relaisplatine PR1 an die Klemmen 0 V und 24 V angeschlossen. So lassen sich unterschiedliche Lampen oder Signalgeber komfortabel integrieren.
Technische Details und robuste Bauweise
Die Hörmann Relaisplatine im Gehäuse PR1 überzeugt durch ihre kompakte Bauform und langlebige Konstruktion. Das stabile Kunststoffgehäuse schützt die Elektronik zuverlässig vor äußeren Einflüssen.
- Betriebsspannung: 24 V DC
- Schutzart: IP 44 (staubgeschützt und spritzwassergeschützt)
- Potenzialfreier Kontakt
- Schaltleistung: 30 V DC / 2,5 A (ohmsche Last)
- Kontaktbelastbarkeit: 250 V AC / 500 W (ohmsche Last)
- Maße (B x H x T): 110 x 45 x 40 mm
Im Lieferumfang enthalten sind die Hörmann Relaisplatine PR1 mit Gehäuse sowie eine ausführliche Anleitung für eine sichere und fachgerechte Montage.
Jetzt Hörmann Relaisplatine im Gehäuse PR1 bei Scheurich24 bestellen
Mit der Hörmann Relaisplatine im Gehäuse PR1 erweitern Sie Ihr Tor- oder Steuerungssystem um praktische Zusatzfunktionen und erhöhen Komfort sowie Sicherheit im täglichen Betrieb. Ob zur Ansteuerung einer Beleuchtung, als Endlagenmeldung oder zur Integration einer Warnleuchte – die Hörmann Relaisplatine PR1 bietet vielseitige Einsatzmöglichkeiten. Bestellen Sie jetzt bei Scheurich24 und profitieren Sie von schneller Lieferung, kompetenter Beratung und hochwertigem Original-Zubehör von Hörmann.
| Weight | 1 |
|---|---|
| Hersteller | Hörmann |
| Lieferzeit | 2-3 Tage |
| Montageanleitung | https://asset-center.com/original/240/187240_originalfile.pdf?response-content-disposition=inline%3B%20filename%3D%22Adapterplatine_PR1--1.pdf%22 |
