Hörmann T30-2 H3 DryFix zweiflügelige Brandschutztür/Feuerschutztür, Dickfalz, versch. Größen wählbar

Hörmann T30-2 H3 DryFix zweiflügelige Brandschutztür/Feuerschutztür
Komplett einbaufertige, feuerhemmendes Element mit DryFix Zarge. Geprüft und bauaufsichtlich zugelassen für den Einbau in
Mauerwerk (mind. 115 mm),
Beton (mind. 100 mm) und
Trockenbauwänden (mind. 100 mm).

Einbaumaß (lichtes Öffnungsmaß)
Höhe: Baurichtmaß (Bestellmaß) + 5 mm
Breite: Baurichtmaß (Bestellmaß) + 10 mm

Zum Beispiel:
Baurichtmaß (Bestellmaß) = Breite 2500 mm, Höhe 2000 mm
Benötigtes lichtes Öffnungsmaß = Breite 2510 mm, Höhe 2005 mm



Serienaustattung

Anschlag

Gehflügel: Ständig genutzter Türfügel
Standflügel: Bei Bedarf zu öffnender Türflügel

Gehflügel DIN Links / Standflügel:

Standflügel / Gehflügel DIN Rechts:

Hinweis: Bei der Türbreite 1500 mm wird der Standflügel 500 mm breit geliefert. Alle andere Größen sind immer mittig geteilt.

Türblatt
doppelwandig aus verzinktem Material
55 mm dick
3-seitig gefälzt
Blechdicke 1 mm oder optional 1,5 mm
Dickfalz mit feuerhemmender Mineralwolldämmung und Brandschutzleisten
Aussteifung mit Flachstahl

Zarge

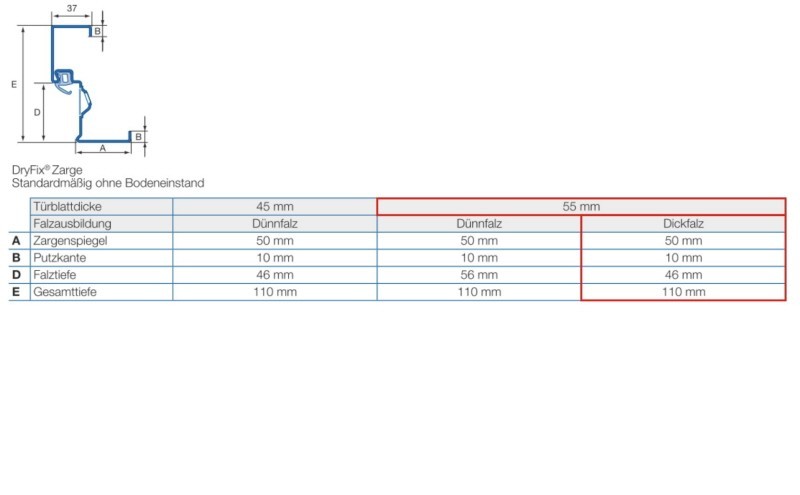

Spezial DryFix® Zarge 3-seitig ohne Bodeneinstand, mit 3-seitiger Dichtung und werkseitig mit Mineralwolle hinterfüllt

Die neue DryFix Zarge mit Diagonal-Befestigung: Einfache, schnelle Montage ohne Vermörtelung.
Die neue Hörmann DryFix Zarge ist ab Werk komplett vorgerichtet und bereits mit Mineralwolle hinterfüllt. Das spart bis zu 50% Montagezeit. Der trockene Einbau reduziert zudem das Risiko von Verschmutzungen und Schäden an der Zarge oder am Mauerwerk. Die diagonale Durchsteckdübelmontage vereinfacht die Montage und liegt verdeckt im Zargenfalz. Auch der nachträgliche Einbau ist problemlos möglich. Die DryFix Zarge ist mit einer Einbautiefe von 100 mm für die T30 Feuer- und Rauchschutztür H3, die Rauchschutztür RS55 und die Mehrzwecktüren D45/D55 lieferbar. Sie ist für den Einbau in Mauerwerk, Beton und Holzständerwände F90-B geeignet.


1. Zarge in die Öffnung stellen und ausrichten


2. Zarge verschrauben


3. Anschlussfugen versiegeln und Befestigungslöcher abdecken



Oberfläche
verzinkt und grundiert in Anlehnung an RAL 9002 (Grauweiß)

Schloss
Einsteckschloss mit Wechsel DIN 18250, profilzylinder-gelocht, Buntbart-Schlosseinsatz mit Schlüssel

Drücker
Standflügel mit Falztreibriegelverschluß mit standardmäßiger Verriegelung nach oben und unten (auf Wunsch ist die Verriegelung auch nur nach oben möglich, jedoch nicht bei Rauchschutz- oder Antipanikfunktion EN 179 oder EN 1125)

Bänder
2 Federbänder mit Kugellager je Flügel

Schließmittel
Zwei Obentürschließer und ein Schließfolgeregler

Sicherungsbolzen
Höhe kleiner 1875 mm = 1 Stück
Höhe 1876 mm bis 2000 mm = 2 Stück
über Höhe 2000 mm = drei Bolzen

Türabschlüsse (Bodendichtung)
Türelement feuerhemmend und rauchdicht nach DIN 18095 (siehe T30- 2 RS); bzw. feuerhemmend und Schalldämmend DIN EN ISO 717-1

Sie können wählen zwischen folgenden Türabschlüssen unten:

Ohne Türabschluss (untere Türdichtung)
Zwischen Türblattunterkante und Oberkante Fertigfußboden (OKFF) ergibt sich ein Spalt von 10 mm.

Alu- Abschlussprofil, ca. 5 mm hoch
Auflaufschwelle
Nicht einsetzbar in Krankenhäusern und Pflegeheimen
Dichtung für Rauchschutztüren zugelassen

Absenkbare Bodendichtung
Automatische, untere Türdichtung die sich selbsttätig beim Schließen der Tür absenkt.
Durchgang ist barrierefrei
Dichtung für Rauchschutztüren zugelassen


Verglasung




Bitte beachten Sie: Diese Türen sind Einzelanfertigungen und somit vom Widerrufsrecht ausgeschlossen.
