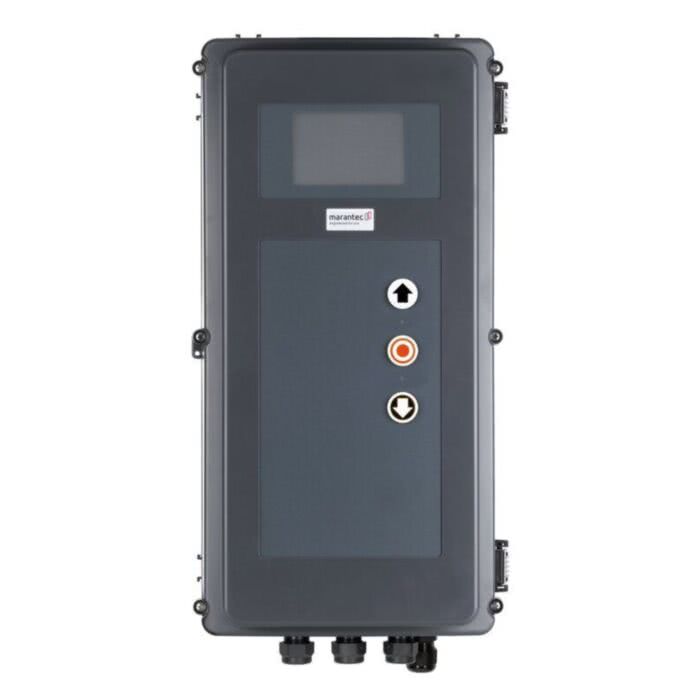

Marantec CS 320 FU-E 0,75 kW

Marantec CS 320 FU-E 0,75 kW

Leistungsstarker Frequenzumrichter für industrielle Tore

Der Marantec CS 320 FU-E 0,75 kW ist ein hochentwickelter Frequenzumrichter, der speziell für industrielle Torantriebe konzipiert wurde. Mit seiner Ausgangsleistung von 0,75 kW und Schutzart IP65 gewährleistet er zuverlässigen Betrieb unter anspruchsvollen Bedingungen. Dank der drehzahlunabhängigen Steuerung kann das Tor präzise bewegt werden, wodurch Sicherheit und Komfort deutlich erhöht werden.

Flexible Steuerung und Endlageneinstellung

Die Steuerung des Marantec CS 320 FU-E erlaubt getrennte Start- und Enddrehzahlen für beide Laufrichtungen und zusätzlich eine zweite Enddrehzahl in Richtung ZU. Beschleunigungs- und Verzögerungszeiten lassen sich individuell für Fahrbefehl, Stoppbefehl, Schließkantensicherung und Lichtschranke einstellen. Bremspunkte können frei gewählt und Bremsverzögerungen programmiert werden, sodass die Bewegung des Tores stets optimal angepasst ist.

Programmierbare Funktionen für maximale Sicherheit

Mit 4 programmierbaren Relaisausgängen und 2 programmierbaren Eingängen kann der Frequenzumrichter vielseitig eingesetzt werden. Er verfügt über Drehrichtungsüberwachung, einen integrierten Torlaufzähler und einen programmierbaren Wartungsalarm. Alle Fehlermeldungen werden im integrierten Speicher protokolliert und können mit einem LC-Monitor detailliert ausgelesen werden, sodass eine zuverlässige Fehlerdiagnose möglich ist.

Komfortable Bedienung

Die Bedienung erfolgt über Platinentaster und LEDs für die Statusmeldung oder über ein steckbares LC-Display mit Klartextanzeige. Eine intuitive 3-Tasten-Navigation ermöglicht einfache Programmierung und Diagnose. Die Einstellungen können direkt vor Ort vorgenommen oder über optionale Erweiterungsmodule angepasst werden, wodurch maximale Flexibilität gewährleistet ist.

Umfangreiche Anschlussmöglichkeiten

• Bauseitige Versorgung: 230 V/1~ / 50 Hz
• Ausgangsspannung: 230 V/3~
• Steuerspannung: 24 V-DC
• Anschlüsse: Lichtschranken, Schließkantensicherung, Sicherheitskreis, Schlupftür- und Seilschalter
• Optional: Frequenzumrichter integriert, MS-Bus Erweiterungsmodule, Steuerung im Stahlschrank
• Gewicht: 4,5 kg | Abmessungen: 245x275x190 mm

Robuste Bauweise und hohe Belastbarkeit

Der Marantec CS 320 FU-E ist für den anspruchsvollen Industrieeinsatz entwickelt. Mit einem maximalen Schaltstrom von 4,1 A und einem temperaturfesten Betrieb von -10 bis 45 °C ist er zuverlässig und langlebig. Der Aufbau schützt die Leiterplatte, ermöglicht kurzschlussfeste Kleinspannung und versorgt externe Geräte sicher mit 24 V-DC oder 230 V-AC.

Optimal für individuelle Torlösungen

Dieses Modul eignet sich für verschiedenste Toranlagen und ermöglicht die präzise Anpassung an Motorleistung und Sicherheitsanforderungen. Mit programmierbaren Zwischenstellungen, integrierter Bremssteuerung und flexiblen Endlageneinstellungen ist der Marantec CS 320 FU-E 0,75 kW die ideale Lösung für zuverlässigen, sicheren und effizienten Torbetrieb in industriellen Anwendungen.
