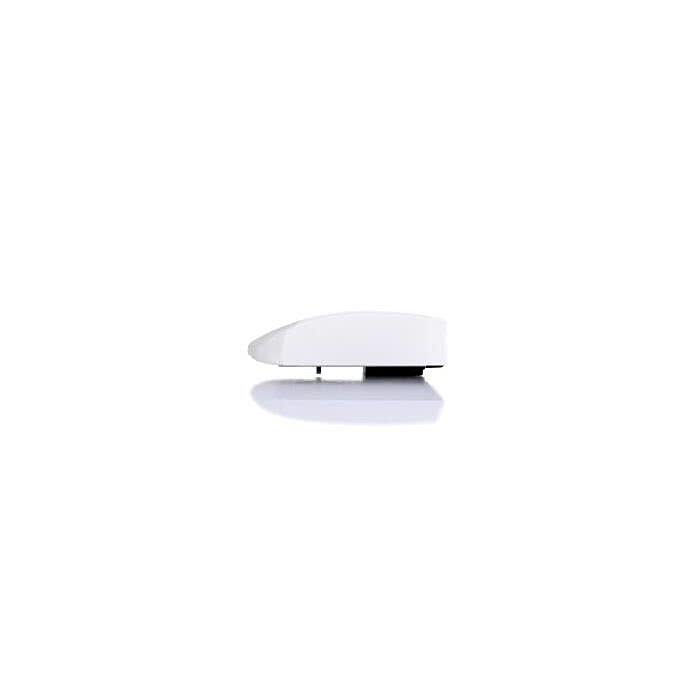

Marantec Torantrieb Comfort 260 speed

In diesem Komplett-Set sind enthalten:

- Motor-Aggregat mit integrierter Steuerung

- Digital 921 Modulempfänger, 868 MHz bi∙linked

- 2 Digital 572 Micro-Handsender 2-Kanal, 868 MHz bi∙linked

- Universal-Einbauset für Schwing- und Sektionaltore

- Netzkabel mit Eurostecker, 1.500 mm

Einsatzbereich

Schwingtore
Torbreite: 3.500 mm
Torhöhe: -
Gewicht: 110 kg

Einwandige Sektionaltore
Torbreite: 5.000 mm
Torhöhe: -
Gewicht: 110 kg

Doppelwandige Sektionaltore
Torbreite: 3.000 mm
Torhöhe: -
Gewicht: 110 kg

Kipp- und Canopytore
Torbreite: 3.500 mm
Torhöhe: 2.250 mm
Gewicht: 110 kg

Wählen Sie oben zusätzlich für den Marantec Comfort 260 speed die passende Schiene für Ihr Tor (Mehrpreis):

SZ 11 Schiene öffnet Tore bis:

•     Schwingtore bis ca. 2500 mm Höhe
•     Sektionaltore mit N-Beschlag bis ca. 2250 mm Höhe
•     Sektionaltore mit L- oder Z-Beschlag bis ca. 2125 mm Höhe
•     Gesamtlänge 3080 mm, Bewegungshub 2475mm

SZ 12 Schiene öffnet Tore bis:

•     Schwingtore bis ca. 2750 mm Höhe
•     Sektionaltore mit N-Beschlag bis ca. 2500 mm Höhe
•     Sektionaltore mit L- oder Z-Beschlag bis ca. 2375 mm Höhe
•     Gesamtlänge 3330 mm, Bewegungshub 2725 mm

SZ 13 Schiene öffnet Tore bis:

•     Schwingtore bis ca. 3500 mm Höhe
•     Sektionaltore mit N-Beschlag bis ca. 3250 mm Höhe
•     Sektionaltore mit L- oder Z-Beschlag bis ca. 3125 mm Höhe
•     Gesamtlänge 4090 mm, Bewegungshub 3485 mm

Die 2-teiligen Schienen haben sich bewährt und sind eine gute Wahl.
Zusätzlich haben diese Schienen ein optimiertes Laufverhalten durch Kugellagerung.

Die neuen Marantec-Antriebsköpfe passen auf alle Comfort 211, 220, 220.2, 250, 252, 250.2 speed Schienen.
Der Abschaltnocken der auf dem Zahnriemen ist wird nicht mehr benötigt.

Programmierung und Diagnose über maveo pro per Smartphone-App möglich

Schienen der neuen Antriebsköpfe nicht passend für:
alte Rotaline, Comfort 150, 160, 240

Achtung! Neue Schienen passen nicht zu alten Köpfen da die neuen Schienen nicht mehr die Abschaltnocken haben.

Elektrische Daten

Nennspannung: 230 V
Nennfrequenz: 50/60 Hz
Stromaufnahme: 1,1 A
Leistungsaufnahme Betrieb: ca. 0,25 W
Leistungsaufnahme Stand-by: ca. 4 W
Betriebsart (Einschaltdauer): S2-2 Min.
Steuerspannung: 24 V DC
Motorspannung: 24 V DC
Schutzart (Motor-Aggregat): IP 20
Schutzklasse: II
Zyklen pro Tag (max.): 20

Mechanische Daten

Zug- und Druckkraft: 650 N
Laufgeschwindigkeit: max. 220 mm/s (je nach Tor unterschiedlich)
Öffnungszeit: ca. 9,5 s. (je nach Tor unterschiedlich)

Umgebungsdaten

Abmessungen: 190 x 125 x 360 mm (Motor-Aggregat)
Abmessungen: 245 x 145 x 500 mm (Verpackung)
Gewicht (gesamt): ca. 6,4 kg
Temperaturbereich: -20°C bis +60°C
Leuchtmittel: (LED) 1x 8 LED-Modul

Funktion

- Stromspar-Technik
- Schnelllauf-Funktion speed
- Elektronische Endabschaltung
- Soft-Start/Soft-Stopp/Soft-Lauf
- Elektronische Aufschubsicherung
- Blockierschutz
- Laufzeitbegrenzung
- Entriegelung über Zugseil (innen)
- Antriebskopf um +/- 90° drehbar, ggf. um 143 mm kürzbar
- Marantec EOS Programmierung mit beleuchtetem LC-Display
- Drehrichtungsumkehr programmierbar
- Back jump (Entlastung der Schließkante)
- Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
- Toraufzeit und Vorwarnzeit programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Abschaltautomatik AUF und ZU getrennt programmierbar
- Zwischenposition AUF und ZU getrennt programmierbar
- Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Zargenfunktion (Ausblendung von Zargenlichtschranken)
- Programmierbarer Impulseingang und Ausgang
- Wartungszähler (Intervall programmierbar) und Zyklenzähler
- Fehlersignalisierung mit Fehlerspeicher
- Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
- Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
- Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
- Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
- Anschluss für Battery-Backup
- Ausgang 24 V DC, max. 50 mA

Die Neuen Marantec-Antriebsköpfe passen für alle Schienen der Serie Comfort 220, 250, 252, 250.2 speed.
Der Abschaltnocken auf dem Zahnriemen wird jedoch nicht mehr benötigt.
