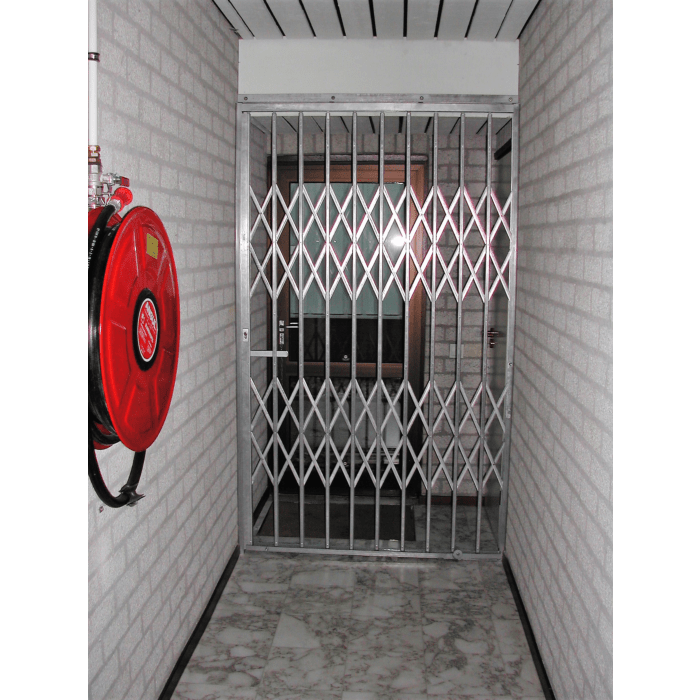

Scheurich Scherengitter

Konstruktion

• vertikale Doppelstäbe aus 10x20x10x3 mm U-Profilen
• Untere und obere Schiene als U-Profil 30x50x30x3 mm. Obere Schiene fest, untere Schiene hochklappbar. Ab 2500 mm Höhe obere Schiene als U-Profil 50x50x50x3 mm.
• Scheren aus 18×4 mm Flachstahl über 3 Doppelstäbe gehend, lichter Stababstand
  max. 120 mm
• 2 Scherenreihen bis 2400 mm Gitterhöhe; oberhalb 3 Reihen
• Bei einflügeligen Gittern sind die vordere Schiene (Verschlussschiene) und die hintere Schiene (Rückenverstärkung) aus einem 30x50x30x3 mm U-Profil konstruiert.
• Bei der Montage auf die Wand/vor die Öffnung (siehe Grundriss C, D & E) erfolgt die Befestigung des Scherengitters über Winkel
• leichtgängige Kugellagerlaufrollen mit PVC Ummantelung
• wahlweise feststehende oder schwenkbare (90° & 180°) Gitterpakete
• Bei schwenkbaren Gitterflügeln wird der Drehpunkt wahlweise in den Boden eingelassen oder als Wandbefestigung auf einem Winkelprofil ausgeführt.
• Schwenkbare Ausführung bei einflügeligen Gittern bis max. 3,0 m Breite – darüber hinausgehende Breiten nur mit feststehenden Gitterpaketen
• Befestigungslöcher werden auf Kundenwunsch von uns werkseitig angebracht
