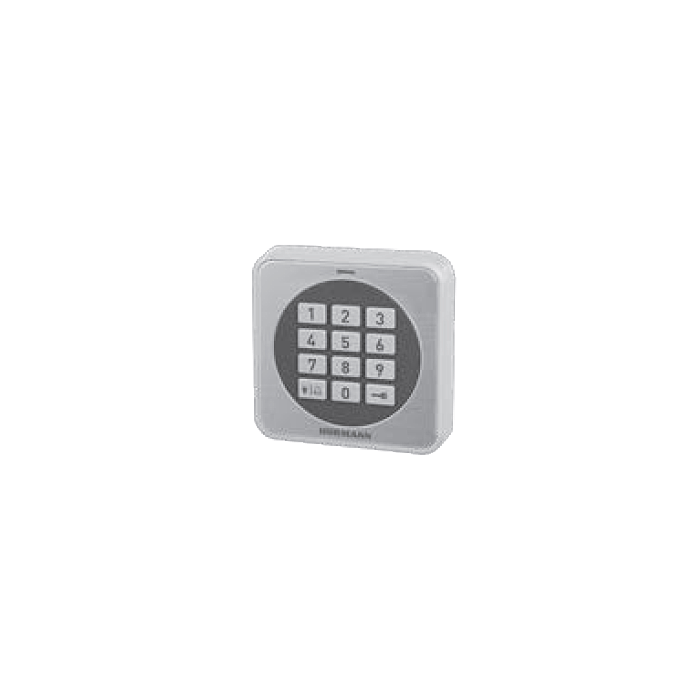

Hörmann Codetaster CTR 3b-1

Hörmann Codetaster CTR 3b-1

• Impuls

• Tastatur beleuchtet

• mit 5 m Verbindungsleitung zwischen Eingabeeinheit und Auswertegerät

• Betriebsspannung: wahlweise 100 ‑ 240 V AC oder 10 ‑ 24 V AC / DC

• Schaltleistung max.: 30 V DC / 2,5 A (ohmsche Last) | 230 V AC / 500 W (ohmsche Last)

• Schutzart:
–– Eingabeeinheit IP 65
–– Auswerteeinheit IP 20

• Temperaturbereich: −20 °C bis +60 °C

CTR 3b‑1: 4511632
3 separate Relaisausgänge zur
Ansteuerung von 2 Antrieben, zweite
Öffnungshöhe, Hofbeleuchtung

Lieferumfang

- Eingabeeinheit
- Auswerteeinheit
- Wandhalterung
- Befestigungsmaterial
- Anleitung


Maße Eingabeeinheit:

- Breite: 80 mm
- Höhe: 80 mm
- Tiefe: 15 mm

Maße Auswerteeinheit:

- Breite: 140 mm
- Höhe: 130 mm
- Tiefe: 50 mm

Hinweis:

Die entsprechenden Zuleitungen sind nicht im Lieferumfang enthalten.

–– bei 230 V AC Anschlussleitung ZL 1 verwenden
–– bei 24 V AC/DC und für die Impulsgabe an den Antrieb Anschlussleitungen ASL verwenden
