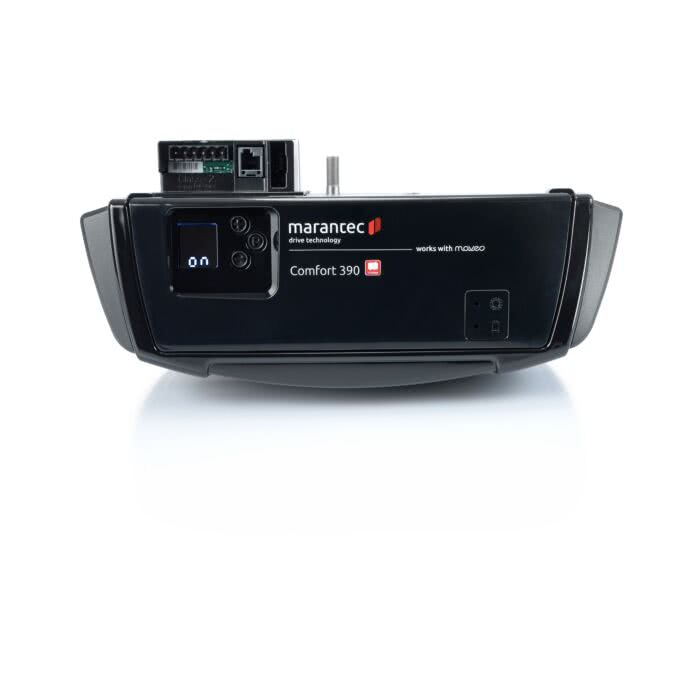

Marantec Torantrieb Comfort 390 für Tief- und Sammelgaragen

Lieferumfang

• Motor-Aggregat mit integrierter Steuerung
• Universal-Einbauset für Schwing- und
  Sektionaltore
• Netzkabel mit Eurostecker Typ C, 1.500 mm

Wählen Sie die passende Schiene:

SZ 11 Schiene öffnet Tore bis:

•     Schwingtore bis ca. 2500 mm Höhe
•     Sektionaltore mit N-Beschlag bis ca. 2250 mm Höhe
•     Sektionaltore mit L- oder Z-Beschlag bis ca. 2125 mm Höhe
•     Gesamtlänge 3080 mm, Bewegungshub 2475mm

SZ 12 Schiene öffnet Tore bis:

•     Schwingtore bis ca. 2750 mm Höhe
•     Sektionaltore mit N-Beschlag bis ca. 2500 mm Höhe
•     Sektionaltore mit L- oder Z-Beschlag bis ca. 2375 mm Höhe
•     Gesamtlänge 3330 mm, Bewegungshub 2725 mm

SZ 13 Schiene öffnet Tore bis:

•     Schwingtore bis ca. 3500 mm Höhe
•     Sektionaltore mit N-Beschlag bis ca. 3250 mm Höhe
•     Sektionaltore mit L- oder Z-Beschlag bis ca. 3125 mm Höhe
•     Gesamtlänge 4090 mm, Bewegungshub 3485 mm

Antrieb

Anschlüsse für Taster, Lichtschranke,
Schlupftürkontakt, Battery-Backup und
Erweiterungsplatinen zur Nachrüstung weiterer
Funktionen
• Einstiegslösung für Sammelgaragen mit einfachen
Anschlussmöglichkeiten
• DC-Motor: Soft-Start und -Stopp schonen
das Tor, getrennt einstellbare Öffnungs- und
Schließgeschwindigkeiten ermöglichen eine
schnelle Öffnung und normgerechte Schließung
• Integrierte Steuerung mit beleuchtetem LC-Display
und einfacher Programmierung
• Starker DC-Getriebemotor mit hoher
Selbsthemmung für Tore bis 6,0 m Breite und 240
kg Gewicht
• Battery-Backup im Gehäuse integrierbar

Aufbau und Anschluss

• Anschluss (MS-Bus) für Erweiterungsplatinen
(Platinen integrierbar)
• Ausgang 24 V-DC, max. 50 mA
• Anschluss (konventionell) für Taster, Lichtschranke
und Haltkreis
• Anschluss (MS-Bus) für Handprogrammiergerät und
Erweiterungsmodule
• Anschluss für Battery-Backup

Bedienung

• Marantec-EOS-Programmierung
• Programmierung und Zustandsmeldung über LCDisplay
• Programmierung und Diagnose über optionales
externes Handprogrammiergerät möglich
• Programmierung und Diagnose über maveo pro per
Smartphone-App möglich

Endlageneinstellung

• Elektronische Endabschaltung

Funktionen

• Stromspartechnik
• Soft-Start/Soft-Stopp/Soft-Lauf
• Elektronische Aufschubsicherung
• Blockierschutz
• Laufzeitbegrenzung
• Drehrichtungsumkehr programmierbar
• Backjump (Entlastung der Schließkante)
• Automatische Zulauffunktion (nur in Verbindung
mit einer Lichtschranke nutzbar)
• Zwischenposition AUF und ZU getrennt
programmierbar
• Torlaufgeschwindigkeit AUF und ZU getrennt
programmierbar
• Soft-Lauf-Position AUF und ZU getrennt
programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt
programmierbar
• Zargenfunktion (Ausblendung von
Zargenlichtschranken)
• Programmierbarer Impulseingang und -ausgang
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung mit Fehlerspeicher
• Mehrstufige Reset-Funktion (Steuerung,
Sicherheit, Funk etc.)
