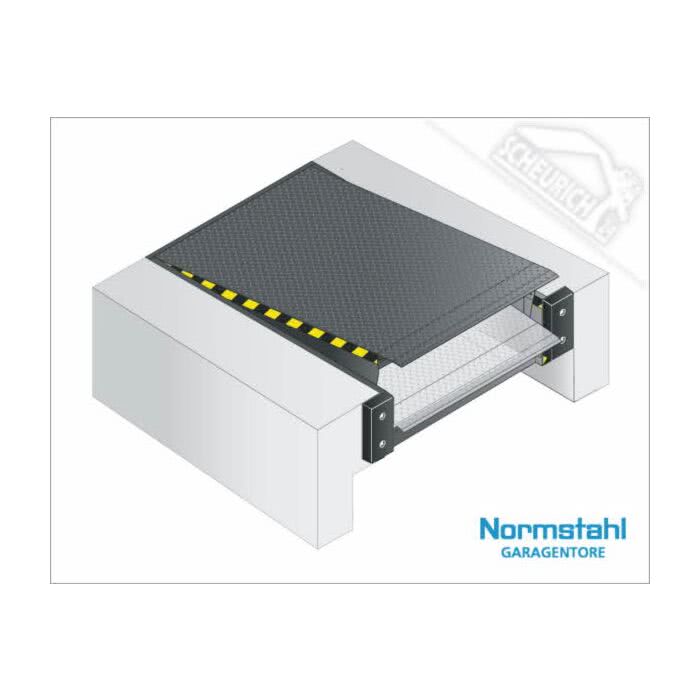

Klappkeilbrücke Normstahl LS60A

Einfach zu bedienende Verladeeinheit
Durch die einfache Bedienung und zuverlässige Funktion ist die Klappkeilbrücke die Standardlösung für allgemeine Industrieanwendungen. Die Lücke zwischen dem Gebäude und der LKW-Ladefläche wird sicher überbrückt durch den Klappkeil.

Sicher und effizient
Mit einer Normstahl LS60A Klappkeilbrücke wird ein sicheres und effizientes Be- und Entladen an der Rampe möglich gemacht, es entsteht keine Problemzone sondern eine Leistungszone. Hervorragende Bedingungen für Personal und Ladegut stellen sicher, dass Verletzungen und Beschädigungen minimiert werden. Durch die kurzen Wege in und aus dem Lager werden Zeitersparnisse erreicht, die den Erfolg des Betreibers sicherstellt.

Geringe Wartung und reinigungsfrei
Das herausragende Merkmal der Normstahl LS60A Klappkeilbrücke ist der Klappkeil mit dem offenen Scharnier. Diese wartungsarme und reinigungsfreie Lösung garantiert einen störungsfreien Betrieb.

Technische Daten

Tragkraft:
6 Tonnen (60 kN)

Max. Punktlast Brückenplateau:
1,3 N / mm² (6 mm Tränenblech)
6,5 N / mm² (8 mm Tränenblech)

Motor Hydrauliksystem:
0,75 kW

Stromversorgung:
400 V 3 Phasen

Schutzklasse der Steuerung:
IP 54

Temperaturbereich Hydrauliköl:
-20°C - +60°C

Magnetventile:
24 V / DC 18W S1

Ausführung Oberfläche:
Lackiert RAL 7016 / Feuerverzinkt

Not-Stopp-Funktion:
2 Hubzylinder mit Sicherheitsventilen

Plateau-Verwindung:
Seitlich mind. 3% der Nennbreite

Europäischer Standard:
EN 1398 Überladebrücken

Produktbeschreibung

Standard
Rahmen - Verbindung mit dem Gebäude:
T-Rahmen

Oberfläche:
Lackierung RAL 7016

Hydraulisches Zubehör:
Geräuscharmes hydraulisches Aggregat
Zwei hydraulische Hub-Zylinder
Ein hydraulischer Klappteil-Zylinder

Klappkeil:
Länge Klappkeil: 400 mm
Anschliff 40 mm
Gekröpfter Klappkeil

Optionen
Rahmen - Verbindung mit dem Gebäude:
T-Rahmen
W-Rahmen (Rahmen zum Anschweißen)

Oberfläche:
Feuerverzinkt

Hydrauliksytem:
Niedrigtemperaturöl
Bio-Öl

Keiloption:
Auflager angeschliffen, 100 mm

Energie & Ergonomie:
EPDM Spaltabdichtung

NL = Nennlänge
OL = Gesamtlänge
GL = Steigerungslänge
NW = Nennbreite
LL = Länge Klappteil
LH = Bauhöhe
A = Überbrückung nach oben
B = Überbrückung nach unten
