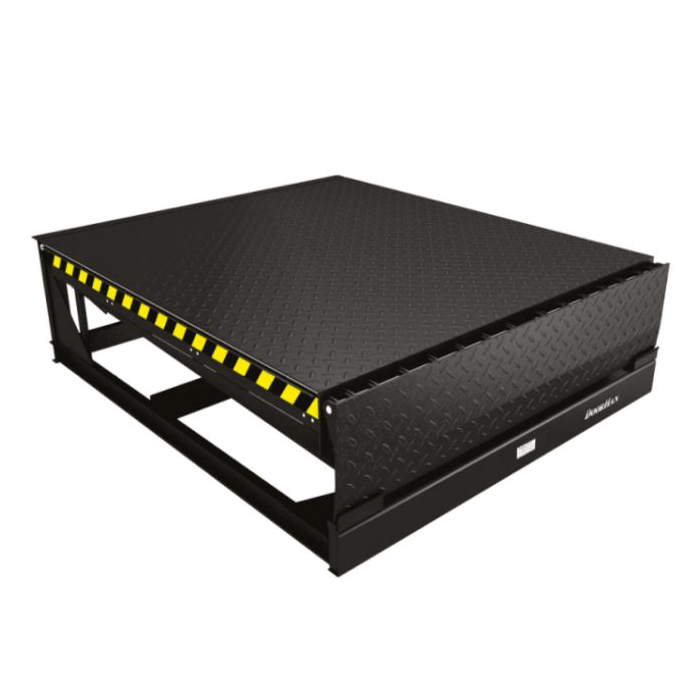

DoorHan elektrohydraulische Ladebrücke inkl. klappbarer Rampe bis 10 Tonnen

Elektrohydraulische Ausgleichsbrücken mit drehbarer Rampe der Serie DLHH sind die geeignetste Anlage, die die Anordnung der Umlade-stellen ermöglicht und schnelle Beladung und Entladung der Waren sicherstellt. Bei der Aktivierung hebt sich die Brücke und die Rampe öffnet sich während des Umdrehens. Danach sinkt die Rampe, bis sie den Boden der Ladefläche des Fahrzeuges erreicht. Nach diesen Schritten ist die Brücke zur Arbeit vorbereitet. Nach der Beendigung der Umlade-arbeiten hebt sich die Brücke, die Rampe sinkt und kommt in die vertikale Lage, wobei die Brücke in die Ausgangsposition kommt. Elektrohydraulische Ausgleichsbrücken mit drehbarer Rampe der Serie DLHH gibt es im Angebot zum Anhängen und mit Podest.

Die Oberfläche der Ausgleichsbrücke bildet ein Stahlblech, 6-8 mm Stärke mit Linsenriffelung 0,5-2,4 mm Höhe (gemäß GOST 8568-77). Das Stahlblech 6 mm Stärke mit Riffelung 0,5-1,5 mm Höhe wird für die Oberfläche angewendet, falls Beladen und Entladen mittels serienmäßigen Vierradstaplers mit aufblasbaren Reifen erfolgt. Die Ausgleichsbrücke wird aus dem Stahlblech 8 mm Stärke und Riffelung 0,8-2,4 mm gefertigt, wenn beim Beladen und Entladen die Ausrüstung mit hoher Punktbelastung (z.B. elektrische Paletten Transportanlagen) eingesetzt wird. Möglich ist leichte Verformung der Brücke, die keine Beeinträchtigung von Betriebseigenschaften verursacht. Die Rampe wird aus dem Stahlblech 12 mm Stärke mit Linsenriffelung 1,2 -3,6 mm Höhe gefertigt. Die Längsbalken können aus Doppel -T-Träger 100-120 mm oder aus Profil in Г – Form 140x40x4 mm, der Binder aus U-Träger 100/120 mm gefertigt werden. Falls die Länge der Brücke über 3500 mm ist, werden Längsbalken und Binder aus Doppel -T-Träger gefertigt.

Hauptvorteile:

• selbstreinigende Gelenke zwischen der Brücke und Rampe;
• Rampen-länge ist 400 mm (möglich auf 500 mm zu verlängern);
• bei der Arbeit mit einem Lastkraftwagen mit einer abgeschrägter Neigung zur Seite ist bis zur Entfernung von 100 mm möglich;
• gelb-schwarze Markierung zeigt, dass die Brücke höher als die Auffahrtsrampe ist;
• Auflagen sorgen für sichere Querbewegung auf der Brücke;
• hydraulisches Sicherheitssystem lässt die Brücke sofort anhalten, falls der Schlauch zerrissen ist oder unbefugtes Wegfahren von LKW beim Umladen erfolgt;
• seitliche Vorhänge verhindern das Eindringen von Füssen des Bedienpersonals in den Spalt zwischen der Brücke und Grube während der Arbeit;
• das Verriegelungsmechanismus  sorgt für sichere Wartung und Reparatur der Brücke.

Technische Daten:

Montageart: Am Gestell/aufgehängt

Farbe: Schwarz (RAL 9005)

Rampe: 400 mm, Endbiegung der Rampe 35 mm

Hydraulischer Elektroantrieb: 1 Hubzylinder, 1 Zylinder für Steuerung der Rampe

Dichtung: PVC Dichtung umlaufend

Tragfähigkeit: 6000/10000 kg

Arbeitsbereich: von -350 bis + 550 mm
